Treinamento Baseado em Tarefas: Inspeção de um Recipiente de BS&W

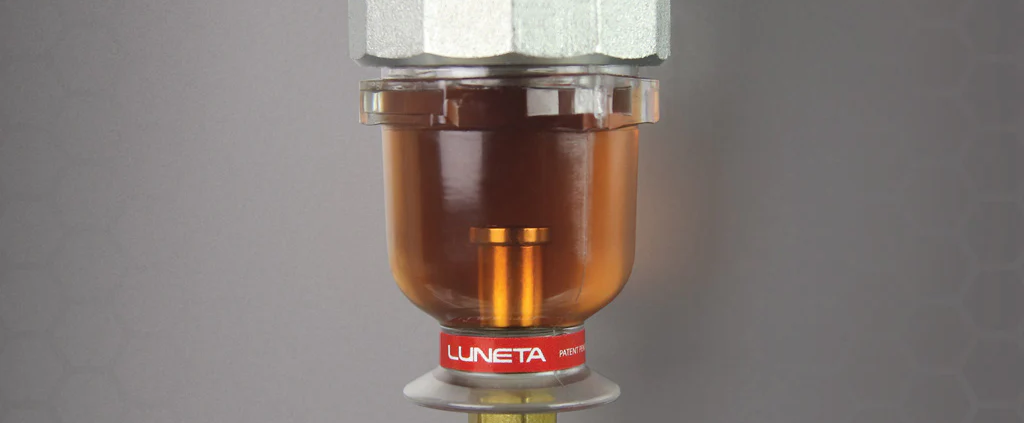

O que é um recipiente de BS&W?

BS&W significa sedimentos e água no fundo (do inglês, bottom sediment and water). Um recipiente de BS&W é um dispositivo transparente instalado na parte inferior de um equipamento que oferece uma visão do que está ocorrendo no fundo de um reservatório. Sedimentos pesados, partículas, resíduos de desgaste e água livre são separados e retidos no compartimento do recipiente de BS&W, permitindo a inspeção visual.

Por que usar um recipiente de BS&W?

Esses dispositivos nos permitem detectar sinais de alerta precoce de possíveis falhas na máquina ou no lubrificante. A capacidade de identificar esses problemas no início permite mitigar os problemas antes que eles se agravem.

Os recipientes de BS&W também oferecem um local ideal para drenar a água acumulada, limpar o sistema e obter amostras do fundo.

Por que inspecionar um recipiente de BS&W?

Quanto mais cedo conseguirmos identificar um problema, melhores serão as chances de consertá-lo antes que ocorra uma falha. Inspeções visuais em um recipiente de BS&W podem revelar descoloração do óleo, turvação e sinais de oxidação. Também podemos procurar por água, partículas, sujeira e detritos (se um recipiente de BS&W estiver equipado com um ímã, também podemos observar o acúmulo de detritos de desgaste).

Onde eles são instalados?

Como o nome sugere, os recipientes de BS&W são instalados na parte inferior do equipamento. Isso permite que as partículas que se depositam lentamente no óleo se acumulem no recipiente. Também é uma boa ideia adicionar uma válvula de isolamento entre o recipiente e o equipamento. Isso permite que você corte rapidamente o fluxo de óleo para o recipiente se houver vazamentos ou ocorrerem outros problemas.

Quando eles precisam ser trocados?

Sempre que você inspecionar o recipiente de BS&W em relação às condições do óleo, você também deve inspecionar o próprio dispositivo. Se houver qualquer sinal de danos (rachaduras, vazamentos, etc.), o recipiente precisa ser substituído. O vidro do recipiente também pode ficar manchado ao longo do tempo, reduzindo o acesso visual ao óleo; os recipientes manchados também devem ser substituídos.

Quem os inspeciona?

Normalmente, os técnicos de lubrificação são responsáveis pelo recipiente de BS&W, mas eles são fáceis de usar, então qualquer pessoa que passe pelo equipamento pode realizar uma rápida inspeção visual.

Inspeção de um recipiente de BS&W

Passo 1: Limpe a superfície externa do recipiente com um pano industrial livre de fiapos. Use uma lanterna ou ponteiro laser para iluminar o fluido no recipiente.

Passo 2: Inspecione os contaminantes. Procure por água livre indesejada, sedimentos no fundo ou vazamentos de óleo. Também verifique a cor do lubrificante para detectar escurecimento.

Passo 3: Elimine qualquer água livre, lodo ou sedimentos e limpe a válvula de purga.

Passo 4: Relate quaisquer condições anormais.

Principais pontos a serem lembrados

• Sempre relate qualquer coisa anormal.
• Realize inspeções frequentes nos recipientes de BS&W.
• Faça a purga do recipiente de BS&W.
• Se possível, adicione uma válvula de isolamento.
• Os recipientes de BS&W tendem a manchar e precisam ser substituídos quando isso ocorrer.
